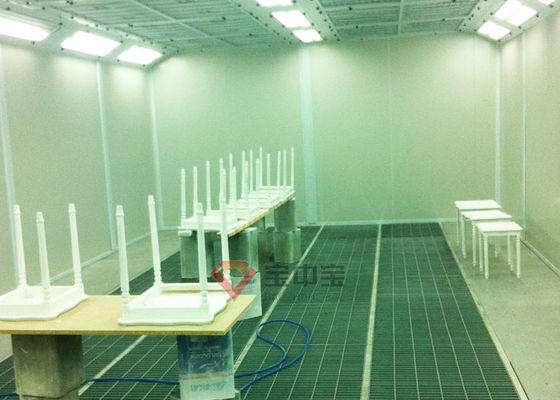

Kabina do pieczenia BZB Meble Kabina lakiernicza Wełna Urządzenia do malowania Kurtyna wodna Kabina malarska

Wymiar wewnętrzny

12000 × 4500 × 4000 mm (dł. × szer. × wys.)

Wymiar zewnętrzny

12146 × 6096 × 4600 mm (dł. × szer. × wys.)

Styl powrotu powietrza

Pełne rzemiosło.2-rzędowy wykop na podłodze dla powrotu powietrza.Rozmiar kanału jednorzędowego: 10000 × 840 mm (dł. × szer.).Rowy są pokryte ocynkowanymi kratami stalowymi.

Główne drzwi

1 zestaw, drzwi pojedyncze otwarte, trzy skrzydła drzwiowe, wymiary: 3300 × 3900 mm (szer. × wys.), Z ramami ze stopu aluminium i oknami ze szkła hartowanego o grubości 5 mm.Duże zawiasy aluminiowe.

Drzwi osobiste

2 komplety z boku, pojedynczy wymiar: 700 × 2000mm (szer. × wys.), Z zamkami dociskowymi i szybami ze szkła hartowanego.

Płyty ścienne ciała

Płyty ścienne korpusu to panele EPS o grubości 70 mm, dwustronne z powłoką ze stali w kolorze 0,426 mm.Styl języka i rowka.

Panel dachowy

Panele dachowe są wykonane z giętej blachy stalowej ocynkowanej 0,8 mm.

Światła

Oświetlenie sufitowe: 16 grup x 4 szt. = 64 szt
Światło boczne: 10 grup x 2 szt. = 20 szt

Szafy zasilające

Cała kabina lakiernicza przyjmuje dwie grupy jednostek napędowych.Każda jednostka napędowa ma 2 zestawy wentylatorów wlotu powietrza i 1 zestaw wentylatorów wyciągowych.
Szafy zasilaczy wykonane są z natryskowej konstrukcji stalowej, dwuwarstwowych osłon ze stali ocynkowanej, a wewnątrz wypełnione są materiałami chroniącymi wełnę mineralną.Dobre uszczelnienie i niski poziom hałasu.

Wentylatory wlotowe i wylotowe

Razem mają 4 zestawy wentylatorów wlotowych, pojedynczy model: Wentylator YDW4.5L z podwójnymi dużymi otworami, moc: 4kW.wydajność: 12500 m3 / h.Całkowita wydajność poboru powietrza: 50000 m3 / h.

Razem mamy 2 zestawy wentylatorów wyciągowych.Pojedynczy model: DKF, moc: 7,5 kW, wydajność: 20000 m3 / h, napęd pasowy.Całkowita wydajność wywiewu: 40000 m3 / h

Kanały wydechowe

Kanały są wykonane z ocynkowanych blach stalowych 0,8 mm z kołnierzami matrycowymi.Ilości: 8 m prostych kanałów i dwa kolanka 90 stopni.

System grzewczy


Razem przyjęto 2 zestawy Oryginalny palnik Diesla Riello G20 z Włoch, Całkowita moc grzewcza: 360000 Kcal / h.z 2 zestawami 20N Szwajcaria oryginalny siłownik elektryczny może automatycznie osiągnąć naprzemiennie od natryskiwania do pieczenia.
Wymiennik ciepła ze stali nierdzewnej SUS304 o grubości 2 mm, dwuwarstwowe żebra grzewcze, spawanie łukowe argonem, wyposażony odpowietrznik przeciwwybuchowy.

Filtry

Struktura filtrowania wielowarstwowego.Wlot powietrza ma filtr główny.Sufit posiada wysokowydajne bloki filtracyjne.Podłoga pod kratkami wyposażona jest w filtry z włókna szklanego.Szafka wydechowa ma dwie warstwy filtrów z włókna szklanego i jedną warstwę węgla aktywnego do usuwania zapachu farby.

Sterowanie elektryczne

Zastosuj skrzynkę sterującą w stylu przycisków obrotowych, główne komponenty to marka Siemens lub Schneider.Z włącznikiem światła, normalnym przełącznikiem natrysku, przełącznikiem stałej temperatury.Przełącznik pieczenia, zatrzymanie awaryjne, alarm awarii, dodawanie czasu, przełącznik ustawiania czasu i temperatury i tak dalej.

Wsparcie mocy

Jednofazowe 220V do oświetlenia.Trójfazowe, 380 V, 50 Hz

Maksymalna temperatura pracy.

50 ℃

Prędkość przepływu powietrza

≥0,25 m / s (bez obciążenia)

Całkowita moc

34,5 kW
