| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | BZB |
| Orzecznictwo: | CE,TUV |
| Numer modelu: | BZB-EX3 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | USD20000-50000 Per Unit |
| Szczegóły pakowania: | Pakiet eksportowy lub opakowanie metalowe |
| Czas dostawy: | 30-90 |
| Zasady płatności: | TT lub LC |
| Możliwość Supply: | 2000 zestawów rocznie |
| Nazwa: | Przemysłowa kabina lakiernicza | Zasilacz: | 380V/50HZ/3Ph lub inna opcja |
|---|---|---|---|
| Wykorzystywanie energii: | Diesel, gaz, para, elektryczność lub inna opcja | Główne drzwi: | Styl składania lub styl toczenia elektrycznego |
| Silnik: | Chińska marka lub marka importowa | System sterowania: | Przełącznik stylu lub sterowanie ekranem dotykowym PLC |
| Ściana: | Metalowa osłona, EPS, wełna mineralna z PU dla opcji | Kolor: | Biała lub inna opcja |
| Aplikacja: | Autobus/ciężarówka lub inne produkty metalowe | Źródła energii: | woda, prąd, gaz |
| Grubość powłoki: | 10-50um | Wymiar: | zgodnie z wymaganiami |
| High Light: | Odciąg ścienny Przemysłowa kabina lakiernicza,drzwi składane Przemysłowa kabina lakiernicza,otwierana górna przemysłowa kabina lakiernicza |
||

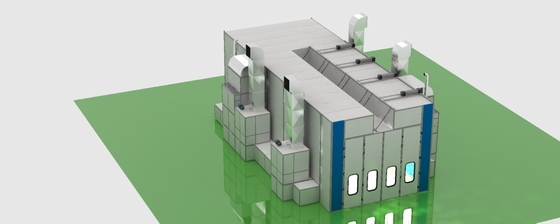

Przemysłowa kabina lakiernicza z dwiema ścianami ekstrakcyjnymi otwieranymi górnymi drzwiami składanymi
| Tkonfiguracja technicznaSmodląc sięStoisko (BZB-FB-1500L) | ||||||||
| Wymiar | Wymiar wewnętrzny | 15000 × 5000 × 5000 (dł. × szer. × wys.) | ||||||
| Wymiar zewnętrzny | 16896×5146×5800 (dł.×szer.×wys.) | |||||||
| Pomieszczenie | Struktura | Stalowa belka kompozytowa typu semi-drop ze stalową konstrukcją ramy jako ramą i stalowymi usztywnieniami;Płyta ścienna jest osadzona pionowo.Komora ciśnienia statycznego znajduje się na górze sali operacyjnej.Pomiędzy komorą ciśnienia statycznego a salą operacyjną ułożona jest siatka górna, płyta prowadząca i wysokiej jakości bawełna filtracyjna.Wysokość komory ciśnienia statycznego: 800mm; | ||||||
| panel ścienny | podwójne boki o grubości 70mm δ=0,476mm kolorowa blacha stalowa, typ gniazda, szerokość: 1150mm, materiał wypełnienia: EPS; | |||||||
| Panel sufitowy | Pojedyncza warstwa z komorą statyczną z przodu δ-0,8mm wysokiej jakości blacha stalowa ocynkowana przez gięcie;grubość 50mm dwustronna bez komory statycznej w tylnej części δ= Wykonana z blachy stalowej w kolorze 0,476mm, typ gniazda, szerokość: 1150mm, wypełnienie: EPS; | |||||||
| Wentylacja | Wywiew na tylnej ścianie, pełny opadowy, górny nawiew i dolny wylot; | |||||||
| Borta | blacha stalowa ocynkowana -1,2 mm i pokryta natryskiem proszkowym; | |||||||
| Główne drzwi | Struktura | Drzwi składane ręcznie ze stopu aluminium, 4-skrzydłowe, wewnątrz i na zewnątrz δ= 0,476mm kolorowa blacha stalowa o grubości 70mm, wypełnienie wewnętrzne: produkcja płyty EPS, wyposażone w standardowe okno obserwacyjne z hartowanego szkła bramowego, wymiary: 550 × 1150 mm (szer. × wys.)； | ||||||
| Rodzaj | Boczne wejście i wyjście | |||||||
| Ilość | Rozmiar otworu drzwi: 4000 × 4650 mm (szer. × wys.), łącznie 1 grupa; | |||||||
| Drzwi serwisowe | Struktura | Konstrukcja ramy ze stopu aluminium, okno obserwacyjne ze szkła hartowanego i urządzenie blokujące ciśnienie są przystosowane do zapewnienia redukcji ciśnienia w przypadku nadmiernego nadciśnienia w pomieszczeniu, Rozmiar szyby okiennej: 1000 × 400 × 5 mm | ||||||
| Ilość | Rozmiar skrzydła drzwi: 800 × 2000 mm (szer. × wys.), ilość: łącznie 2 zestawy | |||||||
| Szafa powietrza powrotnego | Struktura | Wykonany z profilu i blachy stalowej, wewnątrz i na zewnątrz δ= 0,8mm pokrycie z blachy stalowej ocynkowanej, wypełnionej w środku materiałem izolacyjnym z wełny mineralnej i natryskiwanej na powierzchnię; | ||||||
| Ilość | 1 szt w sumie | |||||||
| System zasilania powietrzem | Gabinet | Rama jest spawana z 50 materiałów do formowania, wewnątrz i na zewnątrz δ= 0,8 mm pokrycie z blachy stalowej ocynkowanej, wypełnione materiałem izolacyjnym z wełny mineralnej w środku i natryskiwane na powierzchnię; | ||||||
| Miłośnik | Wentylator odśrodkowy serii YDW, model: YDW-5.6M, wydajność powietrza: 20000m³/h.Pełne ciśnienie: 820pa, moc: 7,5kw; | |||||||
| Tryb jazdy | Wentylator promieniowy z zewnętrznym wirnikiem | |||||||
| Ilość | 2 × 7,5 kw na grupę, łącznie 1 zestaw, całkowita objętość nawiewu: 40000m³/h, | |||||||
| Hałas | ≤85dB | |||||||
| Układ wydechowy powietrza | Gabinet | Rama jest spawana z 50 materiałów do formowania, wewnątrz i na zewnątrz δ= 0,8 mm pokrycie z blachy stalowej ocynkowanej, wypełnione materiałem izolacyjnym z wełny mineralnej w środku i natryskiwane na powierzchnię; | ||||||
| Miłośnik | Wentylator odśrodkowy serii 4-82, model: 4-82-6.3E, wydajność powietrza: 36037m³/h.Ciśnienie całkowite: 1076pa, | |||||||
| Silnik | Moc: 15kw, ilość biegunów: 4 bieguny, | |||||||
| Tryb jazdy | Napęd koła pasowego | |||||||
| Ilość | 15kw dla każdej grupy, łącznie 1 grupa, całkowita objętość powietrza wywiewanego: 36037 m³/h, | |||||||
| Hałas | ≤85dB | |||||||
| System oświetleniowy | Oświetlenie sufitowe | 18 grup × 4 sztuki = 72 sztuki × 18 W, tuba LED; | ||||||
| Typ instalacji | 45 ° po obu stronach | |||||||
| Światło dolne | 20 grup × 2 sztuki = 40 sztuk × 18 W, tuba LED; | |||||||
| Typ instalacji | 10 grup ściany lewej i 10 grup ściany prawej montuje się naprzemiennie w pionie w górę i w dół, | |||||||
| Szkło | Lampa wyposażona jest w szkło hartowane 4,0 mm | |||||||
| Pudełko na lampę | Standard | |||||||
| Specyfikacja | Oświetlenie ≥ 800 luksów;Całkowita moc: 2016w | |||||||
| System filtracji | Filtr wlotu powietrza | Filtracja pierwotna G3, odfiltrowująca kurz 10 μm powyżej | ||||||
| Filtr sufitowy | Filtr bawełniany F5 B do b-560g, może odfiltrować kurz 5μm powyżej; | |||||||
| Filtr powrotny powietrza | Bawełna filtracyjna z włókna szklanego | |||||||
| Oczyszczanie spalin | Filtracja z węglem aktywnym | |||||||
| Kanał | Materiał | Kanał powietrzny przyjmuje δ = 0,8, blacha ocynkowana powinna być wygięta i wyprodukowana, a oba końce powinny być wyposażone w połączenie kołnierzowe matrycy | ||||||
| Ilość | Rura prosta: 5 odcinków, kolano 90°: 1 szt., kolano 45°: 1 szt., przepustnica ręczna regulacyjna: 1 szt., nawiewnik wyposażony w przepustnicę regulacyjną ręczną; | |||||||
| Uwaga | Rura doprowadzająca powietrze z rurą izolacyjną z wełny mineralnej | |||||||
| System grzewczy | Rodzaj ogrzewania | Maszyna do spalania paliwa + wymiennik ciepła | ||||||
| Wykładzina pieca do wymiany ciepła | Zastosowano stal nierdzewna 1Gr18Ni9Ti (SUS304), δ= 1,5 mm, wykonana z dwuwarstwowej rury ze stali nierdzewnej do wymiany ciepła;Powiększona i wydłużona wykładzina pieca | |||||||
| Palnik | Rl34 Ogrzewanie maszyny do spalania paliwa włoskiego riyalu, wartość opałowa maszyny do spalania: 340000 kcal/h; | |||||||
| Zmień przepustnicę | Przepustnica pneumatyczna wykonuje konwersję obiegu wewnętrznego i zewnętrznego, | |||||||
| Ilość | łącznie 1 zestaw, maksymalna kaloryczność: 5340000 kcal/h; | |||||||
| Komin | Wyposażony w 5 prostych rur i 2 kolanka, δ= Wykonanie z blachy ocynkowanej 0,8 mm, | |||||||
| Elektryczny podnośnik 3D (opcjonalnie) | Wysokość podnoszenia | 500-3500㎜ | Rozszerzenie boczne | 900-1200㎜ | ||||
| Skok wzdłużny | 13000㎜ | Moc | 3KW/zestaw | |||||
| Ilość | 2 szt./zestaw (1 zestaw na każdą stronę), łącznie 1 zestaw | |||||||
Niektóre z naszego projektu.
----------------------------- Często zadawane pytania --------- --------------------------------
Czy jesteś firmą handlową lub producentem?
Jesteśmy producentem z licencją eksportową. Mamy dwie fabryki w Guangzhou i Jiangsu w Chinach.
Jak możemy współpracować?
Jak możemy współpracować?
1. Projekt pod klucz:
Nasza firma będzie odpowiedzialna za pomoc w projektowaniu, produkcji, instalacji linii produkcyjnej,
debugowanie i szkolenia personelu, a także zapewnimy Ci kompleksową obsługę dla Ciebie
zaopatrzenie zakładów produkcyjnych.
2. Dostawa sprzętu:
Nasza firma nie tylko dostarczy sprzęt, ale także zaoferuje instalację na miejscu!
instrukcje i wskazówki.
A może serwis posprzedażny?
1. Zapewnij wsparcie techniczne i aktualizację linii produkcyjnej
2. Informacje zwrotne w ciągu 12 godzin po otrzymaniu powiadomienia o usterce lub wymogu serwisowego;
3. Bezpłatne szkolenie z podręcznika użytkownika
4. Przyjazna dla użytkownika instrukcja obsługi w języku angielskim lub wideo dotyczące obsługi i konserwacji maszyny.
5. Roczny gwarantowany.
